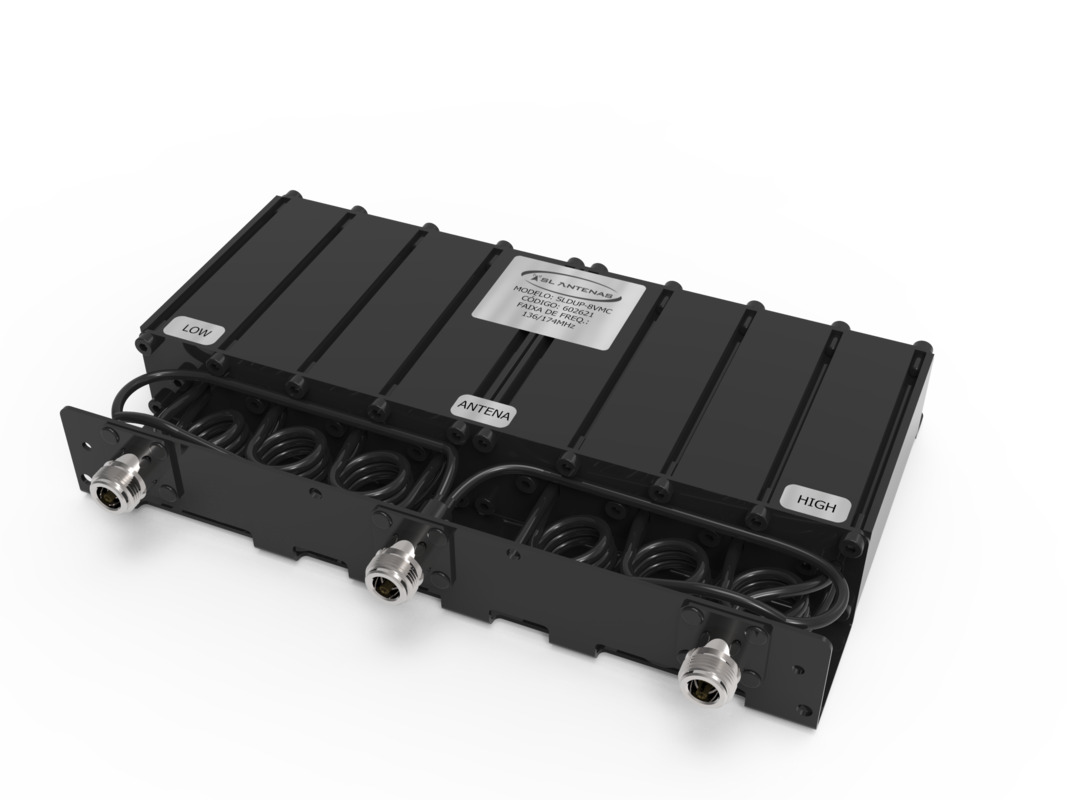

Duplexador Médio de 8 Cavidades 100W VMC

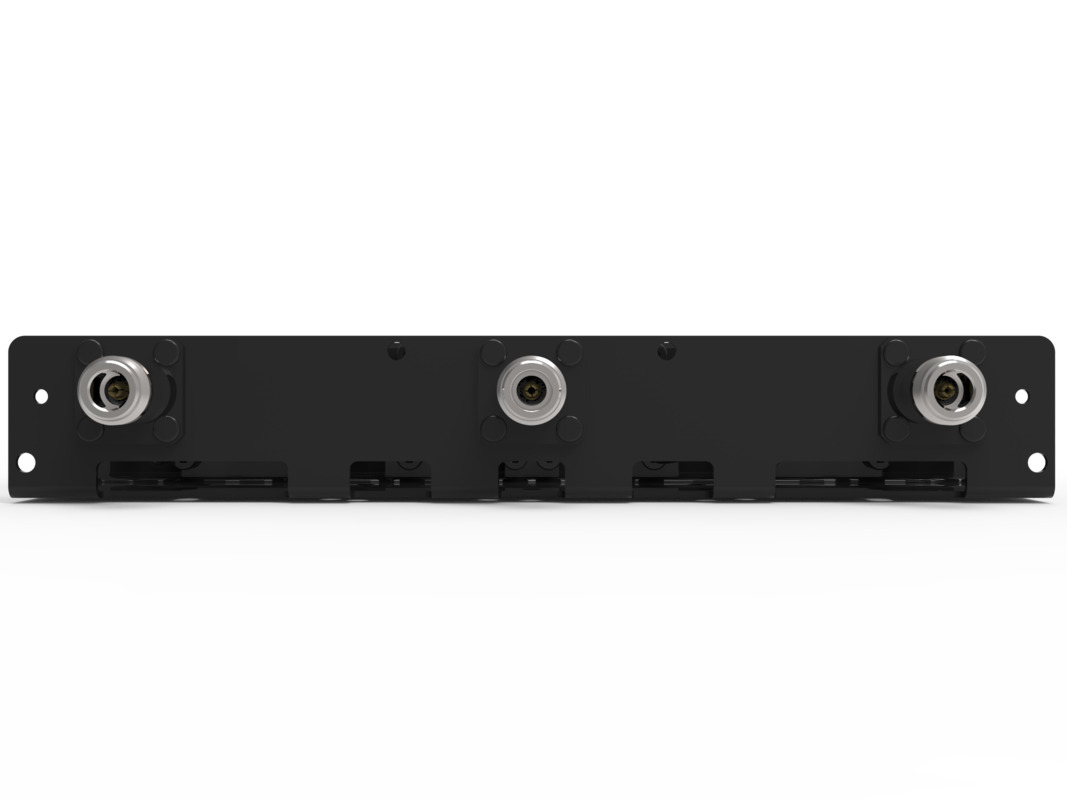

Duplexador Médio de 8 Cavidades 100W VMC - Imagem 2

Duplexador Médio de 8 Cavidades 100W VMC - Imagem 3

Duplexador Médio de 8 Cavidades 100W VMC - Imagem 4

Duplexador Médio de 8 Cavidades 100W VMC - Imagem 5

Duplexador Médio de 8 Cavidades 100W VMC - Imagem 6

Duplexador Médio de 8 Cavidades 100W VMC - Imagem 7

Duplexador Médio de 8 Cavidades 100W VMC - Imagem 8

Duplexador Médio de 8 Cavidades 100W VMC - Imagem 9

Duplexador Médio de 8 Cavidades 100W VMC

FREQUÊNCIAS – 136 / 174 MHz



Especificações Técnicas

Impedância: 50 Ohms
Isolação: (Tx – Rx) ≤ -85 dB
Nº de Cavidades: 8
Potência Máxima: 100 W
S.W.R: ≤ 1,4 : 1
Inserção: ≤ 1,5 dB
Espaçamento: ≤ 3,8 ≥ 15 MHz
Atenuação: ≤ 85 dB
Sensibilidade de Recepção: -120 dBm
Tipo de Filtro: Passa alta e passa baixa
Faixa de Temperatura: -30 a 60 °C
Conector N Fêmea
Dimensões (mm): 252 x 151 x 39
Peso Máximo: 1,7 Kg

Download pdf



Código: 615501

Modelo: SLDUP-6VM2
Código: 602621
Frequência: 136/174 MHz

Descrição
Avaliações (0)

O Duplexador Médio de oito cavidades é indicado para uso em sistemas fixos ou móveis de radiocomunicação com espaçamento mínimo de 3,8 MHz.
É um duplexador compacto, projetado para uso contínuo (alto tráfego) e potência de até 100 watts.
Os materiais e sua estrutura favorecem baixo nível de ruído e excelente desempenho do sistema de rádio.

Possibilidade de ajuste ao realizar o pedido de compra.
